从零到一:基于 STC8G1K08A 的4按键串口发送板设计全流程(PCB/焊接/代码/烧录)

本文记录并分享一个极简且实用的硬件项目:基于 STC8G1K08A 单片机(SOP-8封装),制作一块 5V 供电的独立 4 按键控制板。按下不同按键,能够以 2400 波特率 连续发送指定的 16 进制控制指令。

本项目覆盖了从 原理图设计、PCB 打样、手工焊接、环境搭建、代码编写到冷启动烧录 的完整全流程,非常适合单片机初学者和嵌入式开发者作为小型控制组件参考。


目录

  1. 硬件设计与电路规划
  2. PCB 设计与打样要点
  3. 元器件清单与焊接实战
  4. 开发环境与编译前置准备
  5. C 语言程序源码与编译
  6. 在系统编程(ISP)烧录与核心避坑点
  7. 功能验证与串口测试
  8. 产物安装与使用

1. 硬件设计与电路规划

1.1 需求说明

  • 供电电压:DC 5V
  • 通信接口:标准 UART,波特率 2400 bps,8位数据,无校验,1位停止位
  • 控制输入:4 个轻触按键
  • 指令集(十六进制)(来自神秘聊天记录):
    • 按键 1:AA 06 01 98 03 01 D0 AC
    • 按键 2:AA 06 01 98 02 02 B2 0A
    • 按键 3:AA 06 01 98 01 03 51 C6 随后紧跟 AA 06 00 9F 01 03 09
    • 按键 4:AA 06 01 98 04 00 75 03

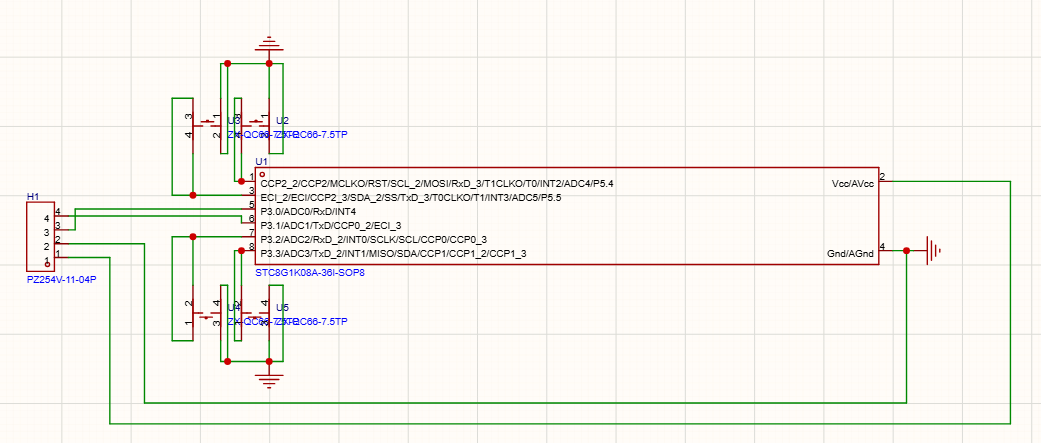

1.2 引脚分配表 (STC8G1K08A SOP-8)

引脚号 芯片引脚名称 硬件连接 功能说明
Pin 1 P5.4 / RST 按键 1 (另一端接 GND) 触发发送指令 1
Pin 2 VCC 5V 电源正极 系统供电
Pin 3 P5.5 / CMP- 按键 2 (另一端接 GND) 触发发送指令 2
Pin 4 GND 电源负极 (公共地) 系统参考地
Pin 5 P3.0 / RXD 预留烧录排针 程序下载接收端
Pin 6 P3.1 / TXD 串口输出端 / 预留排针 信号发送端
Pin 7 P3.2 / INT0 按键 3 (另一端接 GND) 触发连续发送指令 3
Pin 8 P3.3 / INT1 按键 4 (另一端接 GND) 触发发送指令 4

电路设计小技巧:按键一端直接连单片机引脚,另一端接地。外部不需要接上拉电阻,直接使用 STC8G 内部集成的准双向口/弱上拉电阻即可,极大精简外围元件。



2. PCB 设计与打样要点

在绘制 PCB 时,为了方便后续的烧录和接线,有两点需要特别注意:

  1. 电源滤波:在芯片的 Pin 2 (VCC) 和 Pin 4 (GND) 之间,尽量靠近芯片放置一颗 0.1μF (104) 贴片电容,滤除高频噪声(如果觉得贴片焊接麻烦可以不加,不影响本项目功能实现)。
  2. 下载/调试接口:一定要从 Pin 2 (VCC)、Pin 4 (GND)、Pin 5 (RXD)、Pin 6 (TXD) 引出一个 4-Pin 的 2.54mm 排针接口(标记为 VCC, GND, TX, RX),方便我们后续使用 USB-TTL 烧录器。

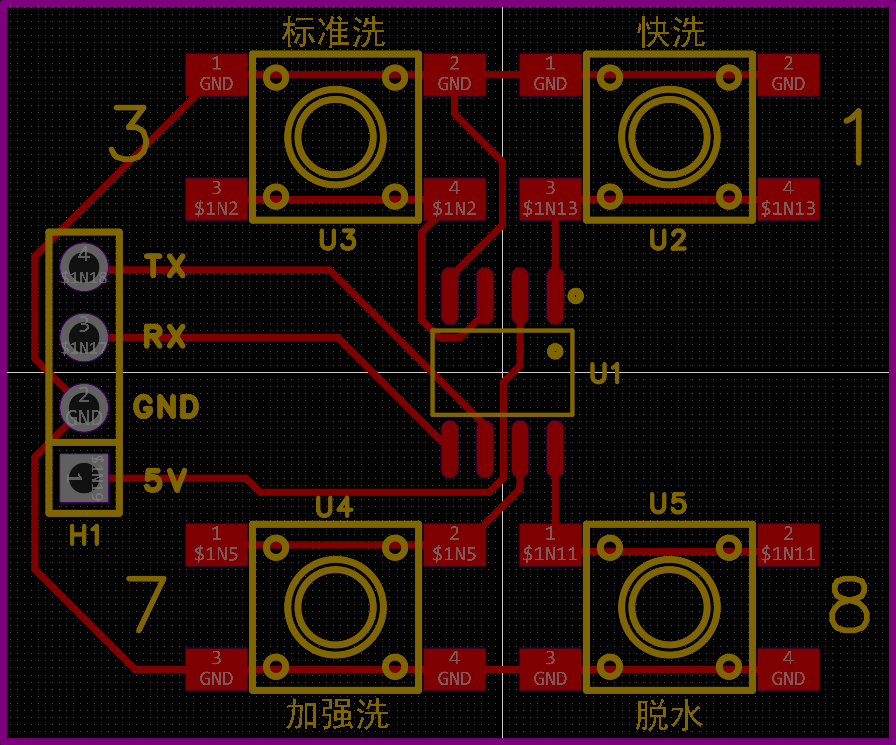

设计好的板子(没加滤波电容)
完成设计后导出 Gerber 文件,直接在嘉立创等打样平台下单即可。

PCB


3. 元器件清单与焊接实战

3.1 BOM 清单

  • STC8G1K08A-8Pin (SOP-8) × 1
  • 轻触按键 (6×6mm 或贴片按键) × 4
  • 0.1μF 0805 贴片电容 × 1
  • 2.54mm 单排针 × 若干

3.2 焊接步骤

  1. 先矮后高:首先焊接 0.1μF 电容,其次焊接 SOP-8 芯片。芯片焊接时注意 Pin 1 的小圆点丝印标识,切勿焊反。
  2. 焊接开关与接口:焊接 4 个轻触按键以及外部连接用的排针。
  3. 短路测试:在通电前,务必使用万用表蜂鸣档测量 VCC 与 GND 之间是否短路! 确认无短路后方可进入下一步。

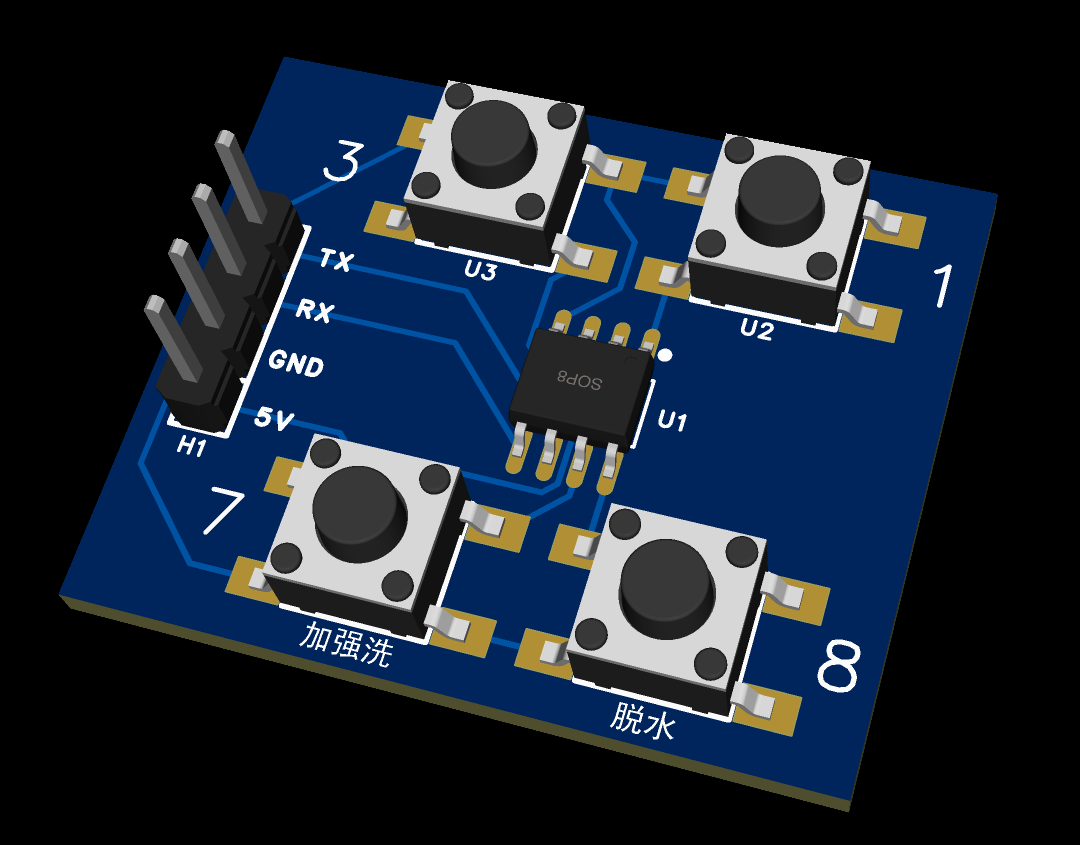

渲染图


4. 开发环境与编译前置准备

4.1 安装必要工具

  • Keil uVision5 C51 版本:代码编写与编译工具。
  • STC-ISP 烧录软件:宏晶官方提供的芯片烧录与配置工具(官方下载链接)。

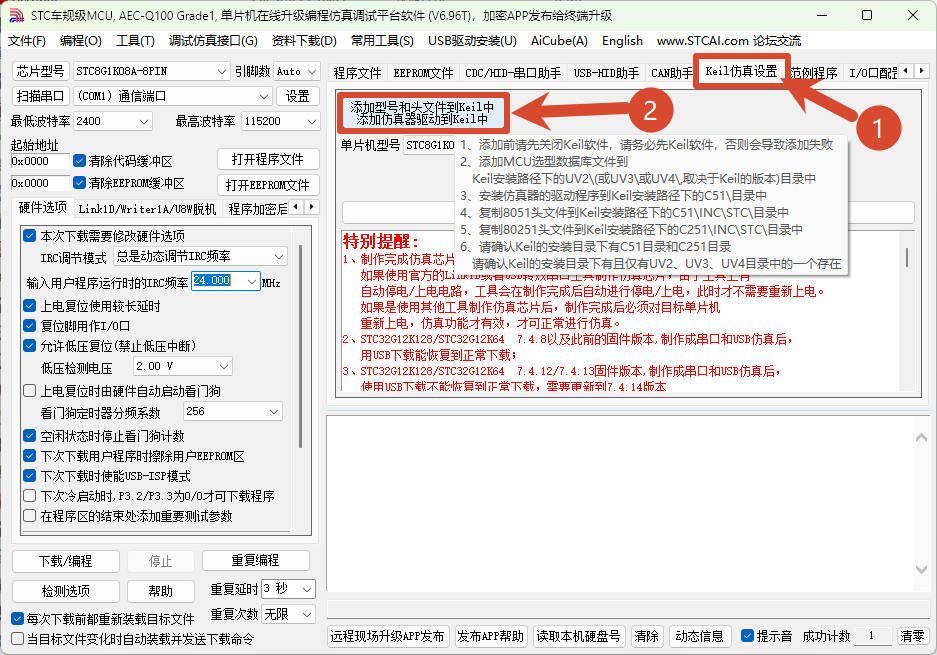

4.2 向 Keil 中添加 STC 器件库

默认安装的 Keil 中没有 STC 单片机的选型,需要使用 STC-ISP 软件添加:

  1. 打开 STC-ISP 软件。
  2. 点击右侧工具栏的 “Keil仿真设置” 选项卡。
  3. 点击 “添加MCU型号到Keil中”。
  4. 选择你电脑中 Keil 的安装根目录(如 C:\Keil_v5),提示成功即可。



5. C 语言程序源码与编译

我们采用芯片出厂默认的 24.000 MHz 内部 RC 振荡器 IRC,并在代码中利用 1T 模式的 Timer 1 精准生成 2400 波特率。

5.1 完整源码 (main.c)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
#include <STC8G.H>
#include <intrins.h>

// ================= 1. 引脚定义 =================
sbit BTN1 = P5^4; // 按钮1 -> Pin 1
sbit BTN2 = P5^5; // 按钮2 -> Pin 3
sbit BTN3 = P3^2; // 按钮3 -> Pin 7
sbit BTN4 = P3^3; // 按钮4 -> Pin 8

// ================= 2. 待发送的十六进制指令集 =================
unsigned char code data1[] = {0xAA, 0x06, 0x01, 0x98, 0x03, 0x01, 0xD0, 0xAC}; // 按钮1数据
unsigned char code data2[] = {0xAA, 0x06, 0x01, 0x98, 0x02, 0x02, 0xB2, 0x0A}; // 按钮2数据
unsigned char code data3_1[] = {0xAA, 0x06, 0x01, 0x98, 0x01, 0x03, 0x51, 0xC6}; // 按钮3数据第1段
unsigned char code data3_2[] = {0xAA, 0x06, 0x00, 0x9F, 0x01, 0x03, 0x09}; // 按钮3数据第2段
unsigned char code data4[] = {0xAA, 0x06, 0x01, 0x98, 0x04, 0x00, 0x75, 0x03}; // 按钮4数据

// ================= 3. 毫秒级延时函数 (@24.000MHz) =================
void Delay_ms(unsigned int ms) {
unsigned char i, j;
while(ms--) {
_nop_();
i = 32;
j = 40;
do {
while (--j);
} while (--i);
}
}

// ================= 4. 串口初始化函数 (2400bps @ 24MHz) =================
void UART_Init(void) {
SCON = 0x50; // 8位可变波特率,允许接收
AUXR |= 0x40; // 定时器1工作在1T模式
AUXR &= 0xFE; // 串口1使用定时器1作为波特率发生器
TMOD &= 0x0F; // 设置定时器1模式

// 重装载值: 65536 - (24000000 / 4 / 2400) = 63036 = 0xF63C
TL1 = 0x3C;
TH1 = 0xF6;

ET1 = 0; // 禁止定时器1中断
TR1 = 1; // 启动定时器1
}

// ================= 5. 数据发送函数 =================
void UART_SendByte(unsigned char dat) {
SBUF = dat;
while (!TI); // 等待发送完毕
TI = 0; // 清除发送中断标志位
}

void UART_SendArray(unsigned char *arr, unsigned char len) {
unsigned char i;
for(i = 0; i < len; i++) {
UART_SendByte(arr[i]);
}
}

// ================= 6. 引脚模式初始化 =================
void GPIO_Init(void) {
// 设置按键对应引脚为准双向口模式(带内部上拉)
P3M1 &= ~0x0C; P3M0 &= ~0x0C; // P3.2, P3.3
P5M1 &= ~0x30; P5M0 &= ~0x30; // P5.4, P5.5
}

// ================= 7. 主逻辑 =================
void main(void) {
GPIO_Init();
UART_Init();

while(1) {
// --- 按钮 1 ---
if (BTN1 == 0) {
Delay_ms(20); // 软件消抖
if (BTN1 == 0) {
UART_SendArray(data1, sizeof(data1));
while(BTN1 == 0); // 松手检测
}
}

// --- 按钮 2 ---
if (BTN2 == 0) {
Delay_ms(20);
if (BTN2 == 0) {
UART_SendArray(data2, sizeof(data2));
while(BTN2 == 0);
}
}

// --- 按钮 3 (连续双包发送) ---
if (BTN3 == 0) {
Delay_ms(20);
if (BTN3 == 0) {
UART_SendArray(data3_1, sizeof(data3_1));
Delay_ms(10); // 帧间微延时,防止接收端黏包
UART_SendArray(data3_2, sizeof(data3_2));
while(BTN3 == 0);
}
}

// --- 按钮 4 ---
if (BTN4 == 0) {
Delay_ms(20);
if (BTN4 == 0) {
UART_SendArray(data4, sizeof(data4));
while(BTN4 == 0);
}
}
}
}

5.2 编译输出 HEX 文件

  1. 打开 Keil 工程,点击菜单栏的 Project -> Options for Target(快捷键 Alt + F7)。
  2. 点击 Output 标签页,**务必勾选 [√] Create HEX File**。
  3. 点击编译(Build),确保控制台输出 0 Error(s), 0 Warning(s),工程根目录下此时已生成 .hex 烧录文件(生成好的Hex文件)。

6. 在系统编程(ISP)烧录与核心避坑点

这是最关键的一步,请严格按照以下步骤操作。

6.1 接线方式

准备一个 USB 转 TTL 模块(如 CH340),使用杜邦线与我们板子上的烧录排针相连:

  • USB-TTL 的 5V <–> 板子的 VCC(注意:此线先不要插上!)
  • USB-TTL 的 GND <–> 板子的 GND
  • USB-TTL 的 TXD <–> 板子的 RXD (Pin 5)
  • USB-TTL 的 RXD <–> 板子的 TXD (Pin 6)

6.2 烧录软件参数配置

打开 STC-ISP 软件:

  1. 单片机型号:选择 STC8G1K08A。
  2. 串口号:选择识别到的 CH340 对应的 COM 端口号。
  3. 打开程序文件:加载刚才 Keil 编译出的 .hex 文件。
  4. 内部 IRC 频率:输入并选择 24.000 MHz。
  5. 极其重要的硬件选项(防翻车必看):
    • 切换到软件底部的 【硬件选项】 页面。
    • 找到 “复位脚用作:” 这一项。
    • **必须勾选改为:作普通I/O口 (P5.4)**!
    • (解释:如果不改,引脚1出厂默认是硬件复位脚,按下按钮1单片机就会瞬间死机重启,完全无法工作)*。

6.3 执行“冷启动”烧录

STC 芯片必须经历一次彻底断电再上电的过程才能触发烧录:

  1. 确保此时 5V (VCC) 处于断开状态。
  2. 在 STC-ISP 软件右下角,点击 【下载/编程】 按钮。
  3. 软件右侧状态栏会滚动显示:正在检测目标单片机 ...
  4. 此时将 5V 电源线插上(或打开供电开关)。
  5. 软件检测到芯片冷启动,绿色的烧录进度条跑动,最后显示 **操作成功 !**。

7. 功能验证与串口测试

烧录完成后,便可脱离烧录器,进行最终的闭环验收测试:

  1. 测试连接:
    • 保持板子正常供电(5V)。
    • 将板子的 TXD (Pin 6) 接到电脑 USB-TTL 的 RXD,两者的 GND 相连共地。
  2. 打开电脑端串口助手:
    • 选择对应串口号。
    • 波特率设置为 **2400**,数据位 8,停止位 1,无校验。
    • 勾选 “十六进制显示 / HEX 显示”。
  3. 按下按键验证:
    • 按下按键 1:接收到 AA 06 01 98 03 01 D0 AC
    • 按下按键 2:接收到 AA 06 01 98 02 02 B2 0A
    • 按下按键 3:接收到 AA 06 01 98 01 03 51 C6 AA 06 00 9F 01 03 09
    • 按下按键 4:接收到 AA 06 01 98 04 00 75 03

8. 产物安装与使用

!!!务必断电操作!!!

将自动衣物清洁终端的外壳拆开,内部主要由主板和无线模块组成,二者由串口线连接,断开无线模块接上我们的自制模块即可。
